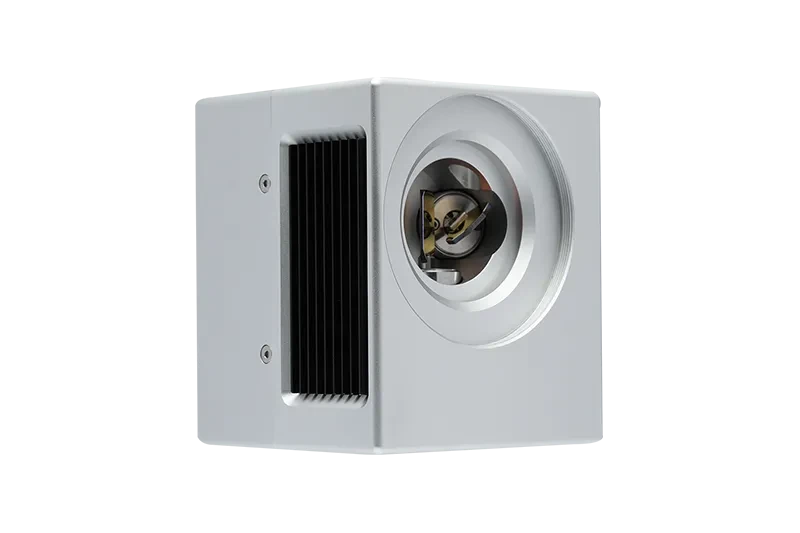

SG7210 -Galvanometru tal-Iskanjar b'Veloċità Għolja Għall-Immarkar bil-Lejżer
Karatteristiċi tal-Prodotti
■ Sensor fotoelettriku differenzjali jiskopri b'mod preċiż il-pożizzjoni tar-rotor tal-mutur, li joffri linearità eċċellenti, drift minimu, u riżoluzzjoni għolja u ripetibbiltà.
■ Inġinerija ta 'tagħbija ta' preċiżjoni għall-mera ta '10mm, flimkien ma' assemblaġġ ta 'mutur ta'-preċiżjoni għolja u struttura-ottimizzata tajjeb-li fiha frizzjoni statika baxxa u offset minimu ta 'żero-punt-jiżgura prestazzjoni dinamika superjuri.
■ Is-sewwieq jinkorpora kapaċitajiet ta' feed{0}}'il quddiem tal-pożizzjoni u tal-veloċità, li jtejjeb b'mod sinifikanti r-rispons dinamiku tas-sistema u l-veloċità tal-iskannjar.
■ Mibnija-protezzjonijiet kontra tagħbija żejda, kurrent żejjed, u polarità inversa jiżguraw tħaddim affidabbli tas-sistema.
■ Is-sistema għandha disinn ottimizzat ta' kompatibilità elettromanjetika (EMC), li tagħti proporzjon għoli ta' sinjal-għall--storbju u immunità qawwija għall-interferenza.
■ Kwistjonijiet komuni bħal drift termali, interferenza tas-sinjali, u drift tal-punt żero-fil-muturi tal-galvanometru ġew solvuti b'mod effettiv.
Parametri tal-Prodotti
|
速度 |
|
|
Veloċità tal-immarkar(1) |
8000mm/s |
|
Veloċità tal-pożizzjonament(1) |
15000mm/s |
|
Ikteb il-veloċità(2) |
559cps |
| Ħin tar-rispons tal-pass (1% tal-ivvjaġġar sħiħ) |
260us |
| Ħin tar-rispons tal-pass (10% tal-puplesija sħiħa) |
830us |
| Żball tat-traċċar |
Inqas minn jew ugwali għal 144us |
| Eżattezza u Żball | |
| Linearità |
99.9% |
| Irrepeti l-eżattezza tal-pożizzjonament |
＜8μRad |
| Ikseb żball |
＜5mRad |
| Offset żero (żball tal-oriġini tal-lott) |
＜5mRad |
| -Trift fit-tul (8 sigħat ta' tħaddim kontinwu) |
＜0.5mRad |
| Drift proporzjonali |
＜40PPM / grad |
| Drift żero |
＜15μRad/grad |
| Limitu tal-ħsara fil-lenti | |
| Si substrat |
10J/ċm^2 |
| Tul tal-mewġ tar-riflessjoni tal-lenti (3) |
10600nm / 1064nm / 355nm |
| Qawwa u Sinjal | |
| Vultaġġ tad-dħul |
± 15VDC |
| Kurrent nominali |
2A |
| Protokoll tal-Interface |
XY2-100 |
| Angolu tal-iskannjar |
± 11 grad |
| Kurrent operattiv, temperatura, dimensjonijiet | |
|
Temp tax-Xogħol |
0 grad --45 grad |
|
Aħżen Temp |
-10 grad --60 grad |
| Apertura tad-dħul tal-lejżer |
10mm |
| Dimensjonijiet tal-galvanometru (L × W × H) |
114 × 96.5 × 93.7mm |
| Piż tal-galvanometru |
≈1.8kg |
| veloċità | |
| Veloċità tal-immarkar (1) |
8000mm/s |
| Veloċità tal-pożizzjonament (1) |
15000mm/s |
| Veloċità tal-pożizzjonament (2) |
559cps |
| Ħin tar-rispons tal-pass (1% tal-ivvjaġġar sħiħ) |
260us |
| Ħin ta' rispons tal-pass (10% tal-ivvjaġġar sħiħ) |
830us |
| Żball tat-traċċar |
Inqas minn jew ugwali għal 144us |
| Eżattezza u Żball | |
| Linearità |
99.9% |
| Irrepeti l-eżattezza tal-pożizzjonament |
＜8μRad |
| Ikseb żball |
＜5mRad |
| Offset żero (żball tal-oriġini tal-lott) |
＜5mRad |
| -Trift fit-tul (8 sigħat ta' tħaddim kontinwu) |
＜0.5mRad |
| Drift proporzjonali |
<40PPM/grad |
| Drift żero |
＜15μRad/grad |
| Limitu tal-ħsara fil-lenti | |
| Si substrat |
10J/ċm^2 |
| Tul tal-mewġ tar-riflessjoni tal-lenti (3) |
10600nm / 1064nm / 355nm |
| Qawwa u Sinjal | |
| Vultaġġ tad-dħul |
± 15VDC |
| Kurrent nominali |
2A |
| Protokoll tal-Interface |
XY2-100 |
| Angolu tal-iskannjar |
± 11 grad |
| Kurrent operattiv, temperatura, dimensjonijiet | |
| Temperatura operattiva |
0 grad--45 grad |
| Temperatura tal-ħażna |
-10grad--60grad |
| Apertura tad-dħul tal-lejżer |
10mm |
| Dimensjonijiet tal-galvanometru (L × W × H) |
114 × 96.5 × 93.7mm |
| Piż tal-galvanometru |
≈1.8kg |
