01 Introduzzjoni tal-Karta
Films irqaq ottiċi (kisjiet jew gradilji b'saff wieħed/{0}}saff wieħed) jintużaw ħafna f'displejs, sistemi tal-lejżer, tagħmir mediku u aerospazjali. It-tekniki ta' qfil u amplifikazzjoni tal-polz chirped (CPA) li jmexxu lejżers ultraveloċi picosecond/femtosecond, għalkemm jespandu l-applikazzjonijiet bħall-ipproċessar tal-materjal minħabba l-ogħla qawwa għolja, jikkawżaw ukoll ħsara kkawżata mill-lejżer minħabba interazzjonijiet ta 'elettroni mhux-termali foton- (assorbiment multifoton, assorbiment ta' jonqos kbir, limitu ta' ħajja, eċċ. ta' komponenti ottiċi. Grads tal-film tal-metall, bir-riflettività wiesgħa tagħhom, huma kruċjali f'xenarji bħall-kompressjoni tal-polz tal-lejżer CPA, iżda riċerka eżistenti ma investigatx bir-reqqa r-relazzjoni bejn it-tul tal-polz (speċjalment id-dettalji qrib il-limitu minimu ta 'ħsara), impulsi multipli u limitu ta' ħsara, u lanqas ikkunsidrat b'mod adegwat il-varjazzjoni temporali tal-effetti lokali tal-kamp elettriku u l-proprjetajiet ottiċi. Għalhekk, dan l-istudju, permezz ta 'kalkoli u esperimenti teoretiċi, jinvestiga l-mekkaniżmi ta' ħsara ta 'gradilja tal-film tal-aluminju (AMG) taħt 2-15 ps irradjazzjoni bil-lejżer picosecond, li jiddefinixxi l-limitu tal-ħsara bħala l-fluwenza minima tal-laser li jinduċi bidliet morfoloġiċi permanenti, filwaqt li l-'effett kumulattiv' jirreferi għall-bidliet gradwali fil-proprjetajiet termali, mekkaniċi ripetuti jew elettroniċi mekkaniċi ikkawżati minn espożizzjoni.
02 Ħarsa ġenerali tat-test sħiħ
Dan l-istudju jiffoka fuq AMG, janalizza sistematikament it-tul tal-polz tal-lejżers picosecond u l-effetti ta 'ħsara kumulattiva ta' impulsi multipli: L-ewwelnett, analiżi rigoruża tal--mewġa akkoppjata (RCWA) tintuża biex tissimula d-distribuzzjoni tal-kamp elettriku lokali, u tidentifika l-kantunieri tal-ħakki bħala l-aktar żoni vulnerabbli; imbagħad, iż-żewġ-mudell tat-temperatura (TTM) jikkaratterizza d-dinamika ultraveloċi ta 'elettroni u lattices, flimkien ma' parametri ta 'l-aluminju bħal sħana moħbija ta' fużjoni, biex ibassar limiti ta 'ħsara ta' polz-wieħed u multi-polz; b'mod sperimentali, pjattaforma b'sistema ta' immaġini f'ħin reali -hija stabbilita biex tkejjel limiti ta' ħsara bl-użu ta' lasers wisa' tal-polz tunable 2{-15 ps, u ssib l-inqas limitu ta' ħsara AMG f'10 ps (valur sperimentali 0.0705 J/cm²), filwaqt li tuża rata ta' ripetizzjoni ta' 1 kHz għal esperimenti ta' polz li hija osservata 100010. il-limitu tal-ħsara jonqos progressivament maż-żieda tan-numru tal-polz (li jinżel għal 0.0346 J/cm² f'1000 impulsi), u l-morfoloġija tal-ħsara (ablation, spattering, eċċ.) tmur għall-agħar b'impulsi kumulattivi. Il-qalba tal-istudju hija li tiġi stabbilita relazzjoni kwantitattiva bejn il-parametri tal-polz (wisa 'tal-polz, numru) u ħsara AMG, li tipprovdi appoġġ teoretiku u sperimentali għall-iżvilupp ta' kisjiet ottiċi reżistenti għall-lejżer.
03 Analiżi Grafika
Il-Figura 1 turi b'mod intuwittiv il-proċess tat-trasferiment tal-enerġija tal-qalba tal-interazzjoni bejn il-laser picosecond u l-ħakk tal-film tal-aluminju (AMG). Kif muri, meta l-laser ultraveloċi huwa inċident, l-elettroni ħielsa fil-metall l-ewwel jassorbu malajr l-enerġija tal-fotoni u huma eċċitati, u jiffurmaw sistema ta 'elettroni b'temperatura għolja-; sussegwentement, l-elettroni eċċitati jittrasferixxu l-enerġija lejn il-kannizzata pass pass permezz ta' proċessi ta' igganċjar ta' elettron-phonon u phonon-fonon, li fl-aħħar mill-aħħar jikkawżaw bidliet fit-temperatura tal-kannizzata. Dan il-proċess ikisser l-ekwilibriju termali bejn l-elettroni u l-kannizzata u huwa s-sors ta' enerġija fundamentali tal-ħsara kkawżata mill-lejżer-, li jipprovdi l-qafas fiżiku għall-istabbiliment sussegwenti tal-mudell ta' żewġ-temperatura (TTM).
Il-Figura 2, ibbażata fuq analiżi rigoruża tal--mewġ akkoppjat (RCWA), turi li f'wavelength ta '1030 nm, l-intensità tal-kamp elettriku hija ogħla fil-kantunieri tal-linja tal-ħakk, li jiffurmaw "hot spots" li jiżvelaw il-punti ta' bidu probabbli tal-ħsara. L-ispettri ta 'trasmissjoni, riflessjoni u assorbiment AMG jindikaw li ż-żieda tal-perjodu tal-ħakk itejjeb l-assorbiment tal-enerġija f'tul ta' mewġ differenti, u jgħolli r-riskju ta 'ħsara materjali. L-immaġini SEM juru ħsara ovvja fil-kantunieri tal-linja AMG, konsistenti mal-postijiet "hot spot" tal-kamp elettriku, li jivvalidaw l-eżattezza tas-simulazzjonijiet RCWA.

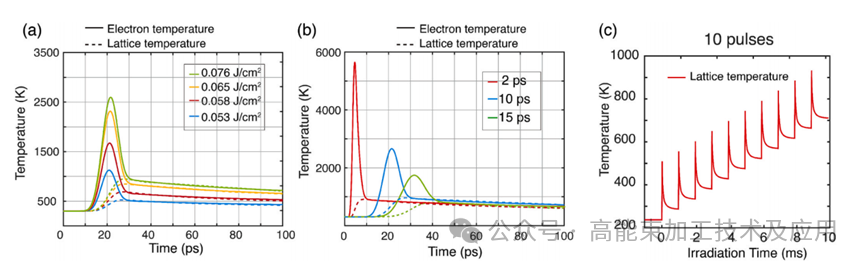

Il-Figura 3 tikkwantifika l-evoluzzjoni tat-temperaturi tal-elettroni u tal-kannizzata f'AMG taħt espożizzjoni tal-lejżer picosecond bl-użu ta' mudell ta' żewġ-temperatura: f'wisa' ta' polz ta' 10 ps, meta d-densità tal-enerġija tal-lejżer tilħaq 0.076 J/cm², it-temperatura tal-kannizzata titla' sal-punt tat-tidwib tal-aluminju (933 K) li tirrappreżenta l-ħsara waħda simulata {5} 10 ps; f'densità ta 'enerġija fissa, l-ogħla temperatura ta' l-elettroni għal polz qasir ta '2 ps hija ħafna ogħla minn dik għal polz twil ta' 15 ps (billi impulsi iqsar jiddepożitaw enerġija aktar malajr u jikkonċentraw l-enerġija ta 'l-elettroni); taħt wisa' ta' polz ta' 10 ps b'rata ta' ripetizzjoni ta' 1 kHz, il-limitu tal-ħsara wara 10 impulsi jinżel għal 0.0598 J/cm² minħabba akkumulazzjoni termali, li hija inqas mil-limitu tal-polz-uniku.
Fil-Figura 4, is-setup sperimentali jikseb kontroll preċiż tal-parametri tal-lejżer u osservazzjoni tal-ħsara fil--ħin reali permezz ta 'modulu ta' kontroll tal-enerġija magħmul minn sors tal-laser wisa 'tal-polz tunable 2-15 ps, nofs -wave plate u polarizzatur, kif ukoll modulu ta' monitoraġġ-ħin reali b'sistema ta 'immaġini ta' kamp skur; il-kurva turi li fil-medda tal-wisa 'tal-polz 2-15 ps, il-limitu tal-ħsara AMG huwa l-aktar baxx f'10 ps (valur sperimentali 0.0705 J/cm², konsistenti ħafna mal-valur simulat ta' 0.076 J/cm²); subfigura (c) turi li taħt wisa 'polz ta' 10 ps, hekk kif in-numru ta 'impulsi jiżdied minn 1 għal 1000, iż-żona tal-ħsara AMG tespandi gradwalment u t-titjir tal-materjal isir dejjem aktar sever, li jirrifletti b'mod ċar l-effett ta' akkumulazzjoni multipulse.
Konklużjoni:
Dan l-istudju jgħaqqad it-teorija (RCWA + TTM) u esperimenti biex jiċċara l-imġieba tal-ħsara ta 'AMG taħt lasers picosecond: RCWA jidentifika b'mod preċiż il-kantunieri tal-linja bħala żoni vulnerabbli, TTM jissimula b'mod effettiv id-dinamika tal-kannizzata tal-elettron- biex tbassar limiti ta' ħsara, u esperimenti jikkonfermaw li 10 ps huwa l-inqas effett ta 'ħsara tas-synersgulting tal-limitu elettron-rilassament tal-fonon, limitazzjoni tad-diffużjoni termali tal-kannizzata, u assorbiment temporanju). Hemm effett kumulattiv sinifikanti taħt irradjazzjoni multi-polz ta' 1 kHz, b'limitu ta' ħsara li jonqos u ħsara morfoloġika li tmur għall-agħar hekk kif in-numru ta' impulsi jiżdied. Għalkemm TTM ma jirriproduċix bis-sħiħ il-valuri sperimentali assoluti minħabba t-traskurazzjoni ta 'difetti materjali, dinamika ta' bidla fil-fażi (bħal evaporazzjoni), u effetti mekkaniċi (bħal stress termali), xorta tipprovdi qafas analitiku unifikat għall-interazzjoni bejn films tal-metall strutturati u lasers ultraveloċi. Is-sejbiet huma ta' gwida sinifikanti għat-titjib tad-durabilità ta' sistemi tal-laser ta'-qawwa għolja u komponenti ottiċi ta' preċiżjoni, iddisinjar ta' protezzjoni tal-lejżer fl-ipproċessar tal-laser aerospazjali u industrijali, u jipprovdu evidenza ewlenija għall-ottimizzazzjoni tal-materjali u l-istrutturi ta' films reżistenti-lejżer.
