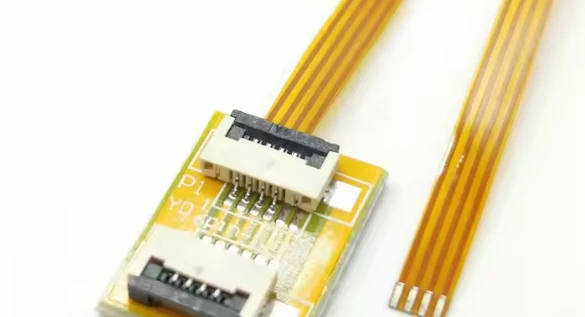

Il-ġonot tal-istann tal-kejbils FPC huma żgħar. Dan il-proċess ta 'wweldjar issa jissejjaħ iwweldjar ta' preċiżjoni. Metodi tradizzjonali tal-iwweldjar huma ġeneralment iwweldjar manwali jew magni awtomatiċi tal-issaldjar, iżda l-veloċità, il-proċess u l-kwalità tat-tnejn huma differenti ħafna mill-iwweldjar bil-lejżer. Il-kwalità tal-iwweldjar hija relatata mal-kwalità tal-prodott. Sussegwentement, ejja nqabblu d-differenzi bejn l-iwweldjar manwali u l-iwweldjar bil-lejżer.
Saldjar bl-idejn
1. Qabel ma twaħħal u tallinja l-bordijiet FPC u PCB, iċċekkja l-pads tal-PCB għal intoppi u ossidazzjoni. Neħħi t-tejp b'żewġ naħat tal-FPC u waħħalha fuq il-bord tas-swaba tad-deheb tal-PCB. Jekk jogħġbok innota li l-pads tal-PCB għandhom jnixxu madwar 1.0 mm ta 'pinnijiet tal-wajer wara t-twaħħil.
2. L-issaldjar: Il-ħin ta 'referenza huwa ta' 1-2 sekondi u għandu jsir skont il-linja tal-immarkar bajda fuq il-FPC. (Ħin ta 'referenza tal-issaldjar 1-2S) Il-kontroll ewlieni tal-ħin u l-pożizzjoni tal-għalf tal-landa u l-issaldjar tad-drag:.
L-erba 'punti ewlenin ta' kontroll tal-għalf tal-istann u tal-issaldjar drag:
Ħin: ġeneralment rakkomandat drag issaldjar ħin skond it-tul tal-kalkolu tal-ponta tal-ħadid issaldjar 3S, madwar 4 ~ 10S.
Temperatura: mitejn u disgħin grad sa tliet mija u għaxar grad.
Pożizzjoni tal-għalf tal-landa: il-pożizzjoni tal-għalf tal-landa hija l-aħjar fil-ponta tal-ħadid tal-issaldjar tal-pożizzjoni t'isfel, il-pożizzjoni hija preġudikata lejn il-kuxxinett.
Qawwa: il-ponta tal-ħadid tal-issaldjar u s-saħħa tal-kuntatt tal-biċċa tax-xogħol: il-ponta tal-ħadid tal-issaldjar u l-kuntatt tal-biċċa tax-xogħol biex teżerċita ftit pressjoni, il-prinċipju huwa li ma jikkawżax ħsara lis-saba 'deheb FPC.
3. Awto-verifika wara l-issaldjar: 45-osservazzjoni ta 'angolu ta' grad. Wara l-issaldjar, trid tqatta' 1-2 sekondi biex tiċċekkja lilek innifsek biex tara jekk hemmx difetti bħal issaldjar falz, issaldjar kontinwu jew devjazzjoni.
Proċess tal-issaldjar bil-lejżer:
1, il-ballun tal-ibbrejżjar awtomatikament irrumblat żennuna, iż-żennuna mwaħħla fil-ballun tal-ibbrejżjar mhux imdewweb.
2, iż-żennuna bdiet timla n-nitroġenu.
3, meta l-pressjoni tan-nitroġenu tilħaq il-valur issettjat minn qabel. L-irradjazzjoni bil-lejżer tibda, jibda l-proċess tat-tidwib tal-ballun tal-ibbrejżjar.
4, Il-ballun tal-materjal tal-ibbrejżjar jiddewweb u jintrema taħt il-pressjoni tan-nitroġenu; 4, Il-ballun tal-materjal tal-ibbrejżjar jiddewweb u jintrema taħt il-pressjoni tan-nitroġenu.
5, Il-ballun tal-materjal tal-ibbrejżjar jikkuntattja l-kuxxinett, u jifforma ħotob, il-kuxxinett m'għandux għalfejn jissaħħan minn qabel.
Vantaġġi tal-użu tal-magna tal-iwweldjar bl-isprej tal-ballun tal-istann bil-lejżer:
(1) Densità għolja ta 'enerġija, input ta' sħana baxxa, deformazzjoni termali żgħira, żona dejqa ta 'tidwib u żona affettwata bis-sħana, u fond ta' penetrazzjoni kbir.
(2) Minħabba l-veloċità mgħaġġla tat-tkessiħ, l-istruttura tal-weldjatura hija tajba u l-prestazzjoni tal-ġonta hija tajba.
(3) Peress li huwa iwweldjar mingħajr kuntatt u ma jintużaw l-ebda elettrodi, jiffranka l-ħin tax-xogħol.
(4) Il-veloċità tal-iwweldjar hija mgħaġġla u tista 'titlesta fi żmien 0.2 sekondi.
Wara li tħares lejn l-iwweldjar manwali u l-iwweldjar bil-lejżer, nemmen li kulħadd jaf li l-metodu tal-iwweldjar għandu aktar vantaġġi. L-iwweldjar bil-ballun tal-istann bil-lejżer huwa adattat għall-iwweldjar ta 'preċiżjoni għolja bi preċiżjoni ta' ± 10um u vojt minimu ta '100um. Hemm firxa wiesgħa ta 'blalen tal-istann minn fejn jagħżlu, b'dijametru minimu ta' 70um. Applikata għal uċuħ tal-metall bħal landa, deheb u fidda, ir-rata ta 'rendiment hija aktar minn 99%. Il-magna tal-issaldjar bil-lejżer hija adattata għal proċess ta 'wweldjar ta' preċiżjoni mhux interrott.
